TABLE OF AVAILABLE CABLE DUCT
線槽角度代號：S：直式電纜線槽 HL9：水平90。接頭 HX：水平四通接頭 HT：水平三通接頭
IV9：垂直90。上升彎頭 OV9：垂直90。下降彎頭 VT：垂直三通接頭 RC：中心型大小頭RR：右彎異徑接頭 RL：左彎異徑接頭
TRAY ANGLE：S：STRAIGHT TYPE CABLE TRAY HL9：HORIZONTAL90。ELBOW HX：HORIZONTAL CROSSE HT：HORIZONTAL TEE IV9：INSIDE VERTICAL 90。ELBOW OV9：OUTSIDE VERTICAL90。ELBOW VT：VERTICAL TEE RC：BOTH SIDES REDUCER RR：RIGHTHAND REDUCER RL：LEFT HAND REDUCER
型號使用說明：
Ｗ－類 別
Ｅ－表面處理方式
Ｓ－角 度
１－寬 度
Ｂ－邊槽高度
Ｌ－線槽型式
Ａ－材 質
1 材質代號：Ａ：鋁、Ｓ：鐵、Ｔ：不銹鋼
2 型式代號：L：梯型線架. D：密閉型線槽. V：通風型線槽
3 邊槽高度代號：B：80H、C：100H、D：120H、L：150H
4 線槽寬度代號：1：100W、2：200W、3：300W、4：400W、5：500W、6：600W、7：700W、8：800W
9：900W、0：1000W
5 線槽角度代號：S直式電纜線槽
6 表面處理代號：H熱浸鍍鋅、G透明樹脂漆、P粉體塗裝、A陽極處理、E電著塗裝

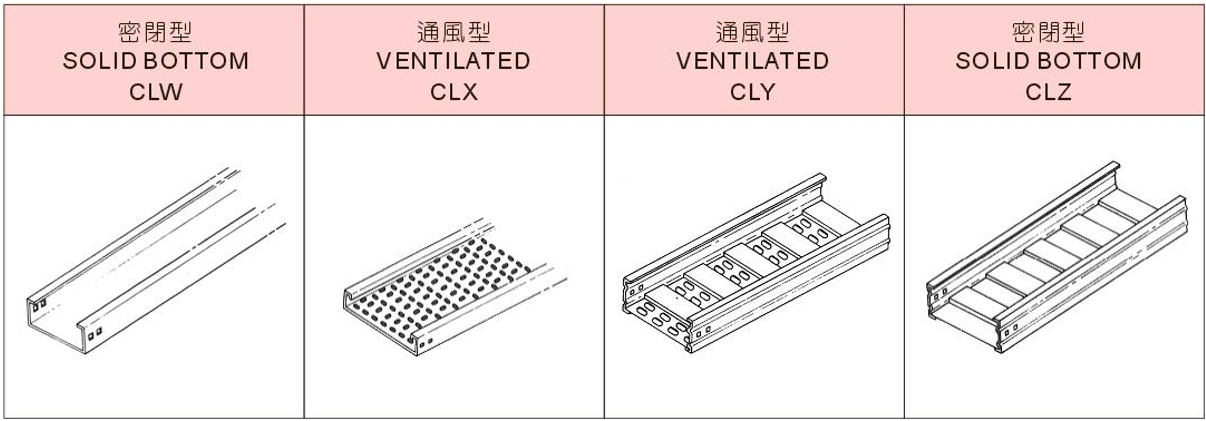

7 線槽類號：W：CLW、X：CLX、Y：CLY、Z：CLZ
1 MATENAL：A：ALUMINUM、S：STEEL、T：STAINLESS STEEL
2 TRAY TYPE：L：LADDER TYPE、D：SOLID BOTTOM、V：VENTILATED
3 TRAY HIGHT：B：80H、C：100H、D：120H、L：150H
4 TRAY WIDTH：1：100W、2：200W、3：300W、4：400W、5：500W、6：600W、7：700W、8：800W
9：900W、0：1000W
5 TRAY ANGLE：S：STRAIGHT LENGTH CABLE TRAY
6 FINISHES：
A：ALLMINUM ANODIC TREATMENT
E：ELECTORDEPOSITION COATING FINISHING AFTER ALMITE
P：POWDER COATING
H：HOT DIP GALVANIZED AFTER FABRICATION
G：EPOXY PAINTING
7 TYPE：W：CLW、X：CLX、Y：CLY、Z：CLZ
